الثلاثة الرئيسيةأنواع آلات النفخهي قولبة نفخ البثق (EBM)، وقولبة نفخ الحقن (IBM)، وقولبة نفخ الحقن الممتدة (ISBM). يغطي EBM النطاق الأوسع - بدءًا من الزجاجات الصغيرة وحتى الخزانات سعة 2000 لتر - وينقسم إلى آلات مستمرة للأجزاء الصغيرة وآلات تراكم للأجزاء الكبيرة. تقوم شركة IBM بتصنيع زجاجات صغيرة ذات أعناق دقيقة. تقوم شركة ISBM بتصنيع زجاجات PET الشفافة. منتجك هو الذي يقرر النوع. العثور عليه في الجدول أدناه.
يأتي كل منتج بلاستيكي مجوف من إحدى عائلات الآلات الثلاث. اختر الخيار المناسب، وسيظل خطك ضعيفًا لسنوات. اختر الخيار الخطأ، ولن ينقذك أي إعداد.
غالبًا ما يصل إلينا المشترون بعد أسابيع من البحث المربك. تسرد معظم المقالات الأنواع الثلاثة، وتصف كل منها في جملتين، وتتوقف. لا أحد يشرح الأنواع الفرعية - وبالنسبة للحاويات الكبيرة، فإن النوع الفرعي هو القرار الحقيقي.
هذا الدليل يصلح ذلك. نحن نبني آلات نفخ وقذف، حتى نعرف تلك العائلة من الداخل. بالنسبة للنوعين الآخرين، فإننا نخبرك بما يفعلونه بشكل جيد ومتى يبحثون في مكان آخر - بما في ذلك بعيدًا عنا.
الأنواع الثلاثة الرئيسية في لمحة
| إب | آي بي إم | ISBM | |
|---|---|---|---|
| كيف يعمل | يقذف أنبوبًا (باريسون)، وينفخه في قالب | يحقن التشكيل ثم ينفخه | يتم حقن قالب PET وتمديده ونفخه |
| نطاق الحجم | الأوسع — زجاجات صغيرة تصل إلى خزانات سعة 2000 لتر | صغير - عادة أقل من 1 لتر | زجاجات مياه ومشروبات صغيرة إلى متوسطة |
| قوة التوقيع | أجزاء كبيرة، مقابض، جدران متعددة الطبقات | رقاب دقيقة، لا خردة تقليم | زجاجات PET شفافة وقوية وخفيفة |
| مواد نموذجية | الكثافة، PP، PVC، HMWHDPE | الكثافة، PP، PS | حيوان أليف |
| منتجات نموذجية | علب جيري، براميل، خزانات IBC، خزانات الوقود، الألعاب | زجاجات حبوب منع الحمل، مرطبانات مستحضرات التجميل، القطارات | الماء والصودا والعصير وزجاجات زيت الطعام |
قذف النفخ (EBM)
تقوم آلة التشكيل بالنفخ بالبثق بإذابة البلاستيك، ودفعه عبر قالب كأنبوب مجوف يسمى باريسون، ثم يغلق القالب حول الأنبوب وينفخه بالهواء. يأخذ البلاستيك شكل القالب ويبرد ويخرج.
يغطي EBM منتجات أكثر من النوعين الآخرين مجتمعين. فهو يتعامل مع المقابض (من النوع المدمج في علب المياه)، والجدران متعددة الطبقات، والأحجام التي لا تصل إليها أي عملية أخرى. كما أنها تدير أرخص الأدوات الثلاثة للأجزاء المماثلة.
تنقسم العائلة إلى فرعين، وهذا الانقسام مهم أكثر مما يدركه معظم المشترين. قمنا بمقارنتها بعمق في منطقتناتراكم مقابل الدليل المستمر- هنا النسخة القصيرة.
ماكينات البثق المستمر

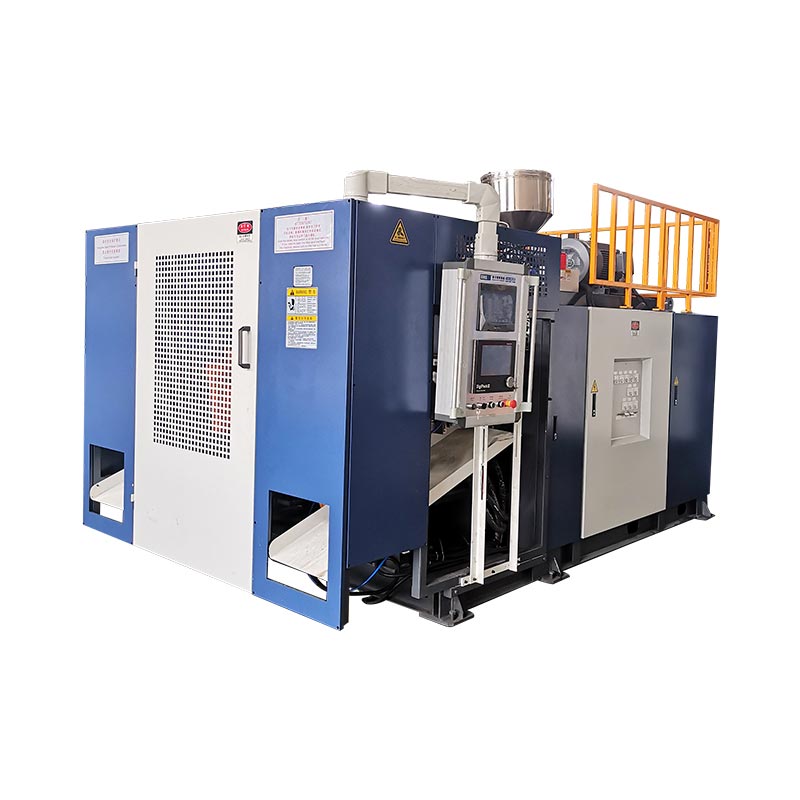

تقوم الآلات المستمرة بقذف الباريسون دون توقف، وتتحرك القوالب لالتقاطه. إنهم يتفوقون في الحاويات الصغيرة ذات الكميات الكبيرة - الزجاجات، والتغليف الكيميائي اليومي، والأوعية التي تصل سعتها إلى حوالي 15 لترًا.
يوجد مبنيان في مجموعتنا. تتعامل آلات نقل القوالب مع 2-15 لترًا مع تثبيت من 40 إلى 165 كيلو نيوتن. تضيف الآلات ذات الذراع المنحنية السرعة والبثق المشترك من 1 إلى 6 طبقات للأجزاء التي يتراوح حجمها بين 5 و30 لترًا. تصفحنطاق الآلة المستمرللتشكيلة الكاملة.
آلات التجميع (رأس التخزين).
تجمع الآلات المجمعة شحنة كاملة من الذوبان في أسطوانة تخزين، ثم تطلقها في طلقة واحدة سريعة. تشكل هذه السرعة باريسونًا كبيرًا قبل أن تمدها الجاذبية وتضعفها. الأجزاء الكبيرة ليس لها طريق آخر.

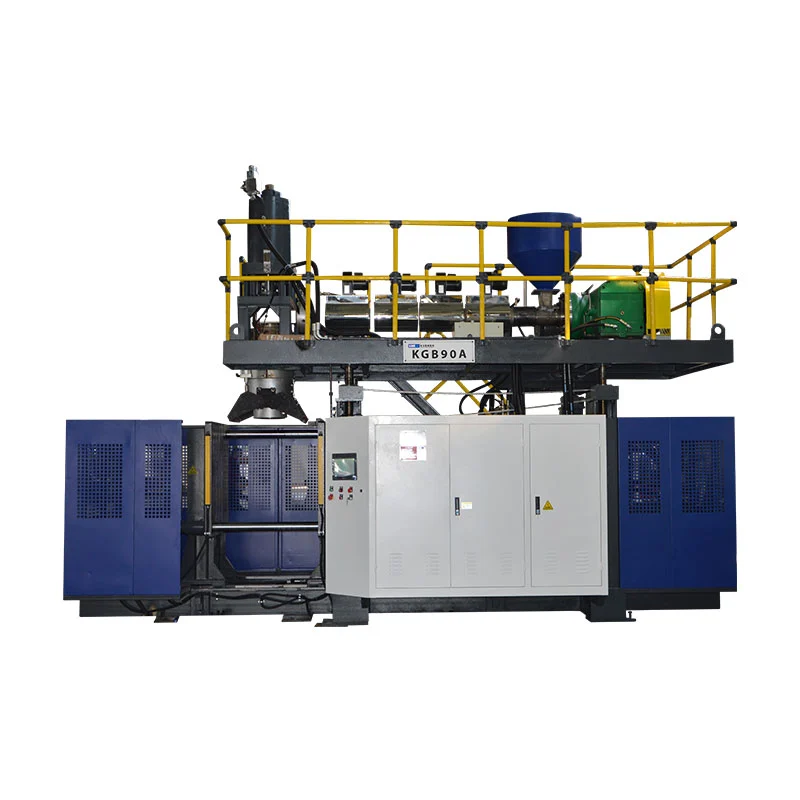

الأرقام الحقيقية تظهر المقياس. ملكناKGB80Aيصنع براميل سعة 30 لترًا مع 215 كيلو نيوتن من التثبيت ومراكم سعة 5 لتر. الثلاث سلندرKGS1000L-IBCتصنع خزانات IBC سعة 1000 لتر مع 1000 كيلو نيوتن من التثبيت ومسامير مزدوجة مقاس 100 مم. النطاق المجمعيصل إلى حاويات سعة 2000 لتر و1800 كيلو نيوتن.
حقن ونفخ (آي بي إم)
تعمل آلة التشكيل بالنفخ بالحقن في خطوتين على آلة واحدة. أولاً، يتم حقن قالب صلب برقبة نهائية. ثم ينقل التشكيل الساخن إلى محطة النفخ وينفخ الجسم.
المردود هو الدقة. تخرج الرقبة مصبوبة بالحقن، لذا فإن الخيوط وأسطح الغلق تصل إلى أبعاد دقيقة في كل لقطة. لا تنتج شركة IBM أيضًا أي خردة، حيث لا يتم قطع أي شيء.
المقايضة هي الحجم. تناسب شركة IBM الحاويات الصغيرة، التي يقل حجمها عادةً عن لتر واحد — زجاجات حبوب منع الحمل، ومرطبانات مستحضرات التجميل، وزجاجات القطارة. بالنسبة لأي شيء بمقبض أو حجم حقيقي، يتولى EBM المسؤولية. يركز Kinggle على EBM. إذا كان منتجك عبارة عن زجاجة دوائية سعة 100 مل، فإن أحد متخصصي IBM يخدمك بشكل أفضل، وسنقول ذلك.
حقن ونفخ وتمدد (ISBM)
تقوم آلة التشكيل بالنفخ بالحقن بتصنيع زجاجات PET الشفافة التي تشرب منها. فهو يقوم بتسخين قالب PET، وتمديده طوليًا بقضيب، ثم نفخه للخارج في نفس الوقت. هذا الامتداد ذو الاتجاهين يقوم بمحاذاة سلاسل البوليمر.
المحاذاة هي السحر. إنه يمنح PET وضوحًا يشبه الزجاج، وقوته، ووزنه الخفيف - حيث تنجو زجاجة الصودا من الكربنة المضغوطة عند بضع عشرات من الجرامات.
يعمل ISBM في جهازين. تقوم الآلات ذات المرحلة الواحدة بتشكيل ونفخ القوالب في آلة واحدة، والتي تناسب عمليات التشغيل الأصغر والأشكال المخصصة. تقوم الخطوط ذات المرحلتين بشراء أو تشكيل القوالب بشكل منفصل ثم نفخها بسرعة عالية - وهو المعيار القياسي لإنتاج المشروبات بكميات كبيرة. عمل مشروبات PET موجود هنا، وليس في EBM.
ما نوع الآلة التي تصنع منتجك؟
يصل القراء ومعهم منتج، وليس عملية. لذا اقلب الطاولة. ابحث عن منتجك على اليسار، واقرأ نوع جهازك على اليمين.
| المنتج الخاص بك | نوع الآلة | لماذا |
|---|---|---|
| زجاجة ماء / صودا من PET | ISBM | التمدد يمنح PET الوضوح والقوة |
| زجاجة حبوب منع الحمل، جرة مستحضرات التجميل | آي بي إم | رقاب دقيقة، لا يوجد خردة |
| زجاجة منظف/شامبو | EBM — مستمر | دورات سريعة، مقابض، ألوان، خطوط عرض |
| علبة جيري (1-15 لتر) | EBM — مستمر | مقابض مدمجة، إنتاجية عالية |
| طبل كيميائي (30-250 لتر) | EBM — تراكم | الباريسون الثقيل يحتاج إلى طلقة مخزنة |
| خزان IBC (1000 لتر) | EBM - مركم، 3 أسطوانات | الطريق الوحيد إلى باريسون بهذا الحجم |
| خزان وقود السيارات | EBM — تراكم متعدد الطبقات | جدار من ست طبقات يحجب بخار الوقود |
| خزان المياه، قوارب الكاياك، حاجز الطريق | EBM — تراكم | انظر لديناضربة مقابل صب التناوبمقارنة |
هناك شوكة أخرى تقع في مقدمة كل هذا. إذا كان من الممكن أن يكون الجزء الخاص بك صلبًا بدلاً من المجوف، فاقرأ موقعناصب النفخ مقابل صب الحقندليل أولا.
اعتبارات الشراء حسب النوع
يحدد نوع الآلة شكل استثمارك، وليس العملية فقط. يجب على مديري المشتريات أن يزنوا أربعة عوامل قبل طلب عرض أسعار من أي شركة مصنعة لآلات نفخ القوالب.
هيكل الأسعار.داخل EBM، يتم قياس الأسعار حسب حجم الحاوية وقوة التثبيت وعدد المحطات وعدد الطبقات. تختلف آلة الزجاجة وخط IBC حسب الحجم. لا يوجد مورد صادق يعرض سعرًا قبل رؤية الجزء الخاص بك - تعتمد التكلفة على طراز الماكينة ومتطلبات الإنتاج.
استهلاك الطاقة.موازين الطاقة بحجم الآلة. يسرد الكتالوج الخاص بنا المتوسطات الحقيقية: 12-18 كيلووات على ماكينة سعة 2 لتر، و27-37 كيلووات على ماكينة KGB80A سعة 30 لترًا، و110-150 كيلووات على خط IBC. اطلب من كل مورد الحصول على نفس الرقم، ثم قارن الطاقة لكل جزء مكتمل، وليس لكل ساعة.
المهلة الزمنية وما بعد البيع.تستغرق الآلات المخصصة الكبيرة وقتًا أطول في البناء من آلات الزجاجات القياسية. اسأل من يقوم بتركيب الماكينة، ومن يقوم بتدريب المشغلين لديك، ومدى سرعة شحن قطع الغيار إلى بلدك. يعد الجهاز بدون دعم مشكلة مستقبلية مع لوحة الاسم.
عمق المورد.اسأل عن عدد المهندسين الذين توظفهم الشركة المصنعة وما هي العلامات التجارية للمكونات الموجودة داخل الجهاز. تقوم Kinggle بالتصنيع باستخدام أجهزة Mitsubishi PLC، وأجهزة التحكم المؤازرة MOOG، وOMRON وSchneider Electrics، وتقوم بإدراجها بشكل علني. المورد الذي يخفي ورقة المكونات لديه سبب.
ثلاثة أخطاء يرتكبها المشترون لأول مرة
اختيار النوع حسب السعر بدلا من المنتج.إن الآلة الرخيصة من النوع الخاطئ لا تنتج أي أجزاء قابلة للبيع. قفل النوع أولا. التفاوض على السعر ثانيا.
تجاهل النوع الفرعي EBM."آلة البثق" ليست مواصفات. لا يمكن للآلة المستمرة أن تشكل أسطوانة سعة 60 لترًا، كما أن المركم كبير الحجم يهدر الطاقة على الزجاجات. ملكنادليل الاختيار من خمس خطواتيمشي الرياضيات التحجيم.
تخطي محادثة العيب.يفشل كل نوع بطريقته الخاصة، وتحدد مواصفات الجهاز عدد مرات الفشل. لقط صغير الحجم يجلب الفلاش في كل لقطة. اقرأ دليل استكشاف الأخطاء وإصلاحها الخاص بالعيوب قبل التوقيع، واسأل المورد الخاص بك عن كيفية منع الجهاز من كل فشل.
الأسئلة المتداولة
ما هي الأنواع الرئيسية لآلات النفخ؟
الأنواع الثلاثة الرئيسية لآلات نفخ القوالب هي قولبة نفخ البثق (EBM) وقولبة نفخ الحقن (IBM) وقولبة نفخ الحقن (ISBM). تغطي EBM أكبر مجموعة من المنتجات وتنقسم إلى آلات مستمرة للحاويات الصغيرة وآلات تجميع للأجزاء الكبيرة مثل البراميل وخزانات IBC. تقوم شركة IBM بتصنيع زجاجات صغيرة ذات أعناق دقيقة. تقوم شركة ISBM بتصنيع زجاجات PET الشفافة.
ما هو الفرق بين البثق والنفخ بالحقن؟
تشكل عملية البثق بالنفخ أنبوبًا مجوفًا من البلاستيك المنصهر، ثم يتم نفخه داخل القالب. تقوم عملية النفخ بالحقن أولاً بتشكيل قالب صلب برقبة نهائية، ثم نفخ القالب إلى شكله النهائي. تتعامل شركة EBM مع أكبر نطاق من الأحجام، بدءًا من الزجاجات وحتى الخزانات سعة 2000 لتر. تناسب شركة IBM الزجاجات الصغيرة التي تحتاج إلى أبعاد دقيقة للرقبة، مثل حاويات الأدوية.
ما هو نوع آلة نفخ القوالب الأفضل للحاويات الكبيرة مثل البراميل وخزانات IBC؟
تعمل آلات التشكيل بالنفخ والبثق على المجمع (رأس التخزين) على تصنيع حاويات كبيرة. يقوم المُراكم بتخزين شحنة كاملة من الذوبان، ثم يطلقها بسرعة - قبل أن يتمدد البارسون الثقيل ويترقق تحت ثقله. تتراوح مجموعة مراكم Kinggle من آلات سعة 20 لترًا إلى أنظمة ثلاثية الأسطوانات لخزانات IBC سعة 1000 لتر وحاويات سعة 2000 لتر.
ما هو نوع آلة النفخ التي تصنع زجاجات المياه PET؟
تقوم آلات النفخ بالحقن والمطاط (ISBM) بتصنيع زجاجات المياه والمشروبات الشفافة من PET. تعمل هذه العملية على تمديد القالب الساخن طوليًا أثناء نفخه، مما يؤدي إلى محاذاة البوليمر ويعطي PET وضوحه وقوته. يهيمن نظام ISBM المكون من مرحلتين، حيث يتم تشكيل القوالب بشكل منفصل ثم نفخها لاحقًا، على إنتاج المشروبات بكميات كبيرة.
ما هي تكلفة آلة نفخ القوالب؟
التكلفة تعتمد على نوع الجهاز ومواصفاته. ضمن عملية نفخ البثق، يتم قياس الأسعار بحجم الحاوية، وقوة التثبيت، وعدد المحطات، وعدد الطبقات، والأتمتة حول الماكينة. تختلف آلة الزجاجة الصغيرة وخط IBC سعة 1000 لتر من حيث الحجم. أسرع طريق للوصول إلى رقم حقيقي هو عرض أسعار محدد استنادًا إلى حجم القطعة والمادة وسمك الجدار والإخراج المستهدف.
هل تعرف منتجك، ولست متأكدًا من الجهاز؟
إذا كنت تقوم بتقييم آلة نفخ القالب لخط الإنتاج الخاص بك، فيمكن لفريقنا الهندسي مساعدتك في تأكيد النوع والتكوين المناسبين بناءً على حجم منتجك والمواد وأهداف الإنتاج. أرسل تفاصيل القطعة وسنرد بتوصية محددة - بما في ذلك إحالة صادقة إذا كان منتجك ينتمي إلى جهاز لم نصنعه. بناء آلات نفخ وقذف منذ عام 2002، مع 15 مهندسًا في الفريق.
اسأل عن الجهاز الذي يناسب منتجك ←ثلاثة أنواع، قاعدة واحدة: المنتج يختار الآلة. تذهب زجاجات PET إلى ISBM. رقاب صغيرة دقيقة تذهب إلى IBM. كل شيء آخر - من زجاجات الشامبو إلى خزانات سعة 2000 لتر - ينتمي إلى عملية البثق والنفخ، مقسمة بينهمامستمروتراكمآلات. ابحث عن المنتج الخاص بك في جدول البحث، ثم قم بتغيير حجم الجهاز باستخدامدليل الاختيار.
