كيفية اختيار آلة نفخ القوالب متعددة الطبقات: التكوين والتكلفة والفحوصات التجريبية

ابدأ بمواصفات الحاوية، وليس بعدد الطبقات

إن طلب "آلة الزجاجات ثلاثية الطبقات" يترك الكثير من القرارات مفتوحة. ولا تحدد المحتويات أو هندسة الحاوية أو درجات الراتنج أو المخرجات المطلوبة أو سبب فصل الجدار إلى طبقات. يمكن للمورد الرد على هذا الطلب بفئة الماكينة مع الاستمرار في تقديم عروض أسعار لنظام المواد الخاطئ.

ابدأ بالحاوية النهائية. يجب توفير الرسم وتشطيب العنق وترتيب المقبض والقدرة الاسمية والوزن النهائي. أضف المظهر المطلوب وشروط الخدمة وفحوصات الأداء. تحتاج زجاجة المنظف ذات اللون الفاتح والعبوة الحساسة للأكسجين إلى أدلة مختلفة، حتى لو كان حجمها ووزنها الإجمالي متطابقين.

تحويل المتطلبات إلى بنود القبول

استبدل المصطلحات الفضفاضة مثل "حاجز جيد" أو "قوة عالية" باختبار محدد وحد قبول. حدد ما إذا كانت الزجاجة يجب أن تتحمل تسلسل معالجة معين، أو تحافظ على مظهر محدد، أو تحقق هدف حماية المنتج. تنتمي حالة الاختبار إلى ما هو أبعد من الحد، بما في ذلك المحتويات أو المادة المحاكاة عندما يكون ذلك مناسبًا.

احتفظ بالمتطلبات الإلزامية منفصلة عن التفضيلات. إذا اجتازت بنية الطبقة الواحدة المواصفات بالفعل، فاستخدمها كخيار مرجعي. يحتاج الاقتراح متعدد الطبقات بعد ذلك إلى سبب واضح: سطح مختلف، أو مادة أساسية محددة، أو وظيفة حاجز، أو أي متطلبات أخرى لا يستطيع المرجع تلبيتها اقتصاديًا.

اذكر مزيج المنتج أيضًا. إن الخط الذي يخدم الطلبات المتكررة الطويلة له عبء تحويل مختلف عن الخط الذي يقوم بعمل دفعات قصيرة بعدة ألوان. قم بتضمين أصغر وأكبر المنتجات المخطط لها، بدلاً من اختبار الزجاجة الأسهل فقط. وهذا يعطي مناقشة المعدات حدودًا قابلة للاستخدام.

امنح كل طبقة وظيفة قبل اختيار الهيكل

تجمع عملية النفخ بالبثق المشترك بين تيارات المواد في باريسون متعدد الطبقات قبل أن يشكل القالب الجزء المجوف. سؤال الاختيار هو كيف تخدم هذه الطبقات الحاوية. كينغجلنظرة عامة على البثق المشترك متعدد الطبقاتيشرح العملية الأساسية ووظائف الطبقة المشتركة.

يمكن أن تكون آلة نفخ الطبقة المزدوجة ذات صلة عندما تحتاج الأسطح الداخلية والخارجية إلى تركيبات مختلفة. تضيف آلة التشكيل بالنفخ ذات الثلاث طبقات نواة منفصلة بين تلك الأسطح. لا يحدد أي من الوصفين القوة أو التوافق الكيميائي أو أداء الحاجز في حد ذاته. لا تزال هذه الخصائص بحاجة إلى المواد المختارة والهندسة ونتائج الاختبار.

تحديد المواد كنظام

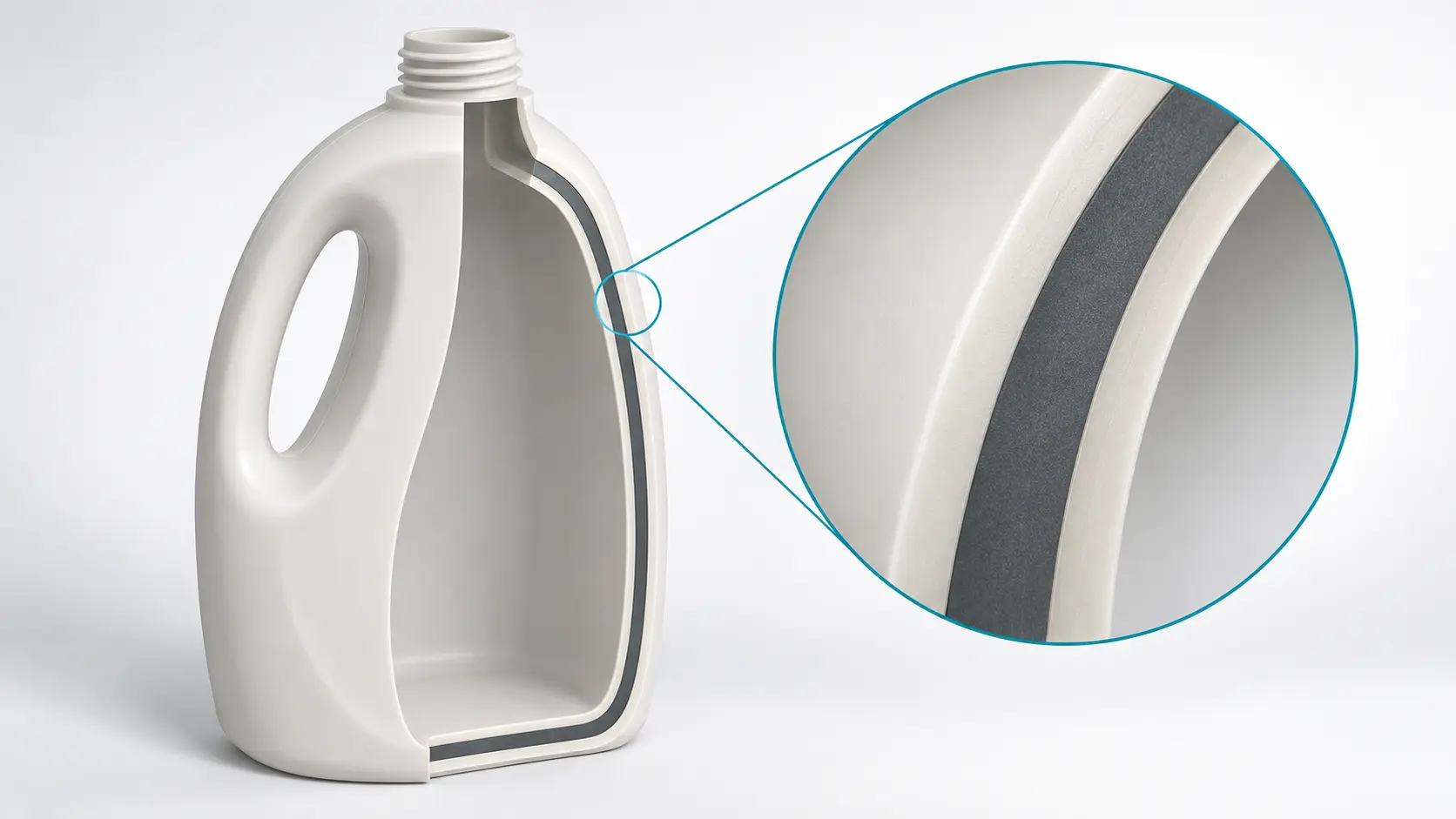

بالنسبة لبنية الجلد/القلب/الجلد، حدد الراتينج والحزمة المضافة في كل موضع. يمكنك التمييز بين المواد الخام المعاد تدويرها التي تم شراؤها وبين قطع الإنتاج التي يتم إرجاعها من خلال المطحنة. الوصفة الموصوفة ببساطة بأنها "جديدة/قديمة/جديدة" تخفي المعلومات اللازمة لتقييم الاتساق ومعالجة المواد.

لا تعامل النواة المدفونة المعاد تدويرها كدليل تلقائي على ملاءمة المحتويات. اطلب وثائق المواد والتقييم الخاص بالمنتج المطلوب للاستخدام المقصود. وبالمثل، فإن المحتوى المعاد تدويره وقابلية إعادة التدوير هما مسألتان منفصلتان. يتعلق الأمر بما يدخل الحاوية؛ أما الآخر فيتعلق بما يمكن أن يحدث للحزمة الكاملة بعد ذلك.

طبقة الحاجز تغير نظام المواد

يحدد كورارايEVAL EVOH كمادة حاجزة للغازالمستخدمة في التعبئة والتغليف وغيرها من التطبيقات. إنهالعرض الفنييوضح أيضًا طبقات التعادل بين البولي أوليفين وEVOH. تنتمي هذه المواضع اللاصقة إلى مراجعة الهيكل والمعدات، وليس خارج عدد الطبقات.

اطلب مجموعة الراتنج الكاملة، بما في ذلك درجات المواد اللاصقة وتعليمات التعامل وشروط الحاجز المتفق عليها. قيمة نفاذية المادة ليست نتيجة العمر الافتراضي للزجاجة النهائية. تحتاج الحاوية والإغلاق والمحتويات وشروط الاستخدام إلى التحقق من صحتها. إن إضافة راتنج حاجز بدون هذه المواصفات يترك قرار الشراء غير مكتمل.

تحقق مما إذا كان الجهاز المقتبس يمكنه تشغيل وصفة الطبقة

يجب أن تتوافق آلة التشكيل بالنفخ والبثق متعددة الطبقات مع كل من الحاوية وتدفقات المواد التي تغذي رأسها. اطلب جدولًا زمنيًا للمعدات يتضمن أسماء كل جهاز بثق ووحدة تغذية ومسار مادة وموضع الطبقة. يجب أن يحدد الرسم أيضًا منافذ القالب والمحطات وتجويف القالب. تصف هذه التعدادات أجزاء مختلفة من النظام.

تنتج آلة متعددة الرؤوس عدة قاعات لحدث التشكيل. يشكل رأس القالب متعدد الطبقات طبقات داخل جدار الباريسون. وقد يجمع الاقتباس بين هذه الميزات، لكن أحدهما لا يثبت الآخر. وبالمثل، فإن عدد الطبقات وحده لا يوفر عددًا موثوقًا للطارد. اقرأ تعيين الخلاصة الفعلي.

قياس تدفقات المواد بوحدات كاملة

استخدام إجمالي الطلب parison لتحجيم البثق. كتلة الزجاجة النهائية وحدها تترك المواد التي تصبح مزخرفة. حدد الكتلة الإجمالية لكل حاوية مقولبة وعدد الحاويات المتكونة في الساعة. بالنسبة لترتيب متعدد المنافذ، قم بتضمين جميع الحاويات في معدل الإنتاج هذا.

خذ بعين الاعتبار زجاجة افتراضية بكتلة نهائية قدرها 40 جم وتخصيص بارسون إجمالي قدره 55 جم. لنفترض أن الخط ينتج 1200 زجاجة في الساعة قبل رفض الجودة. يعتبر الفارق البالغ 15 جم بمثابة قطع في هذا المثال، وليس بدلًا قياسيًا للخردة. توضح هذه المدخلات الأسلوب؛ فهي ليست نتائج إنتاج Kinggle.

وصفة 20/60/20 هي افتراض حسابي، وليست نسبة المحتوى المعاد تدويره الموصى بها. إذا كان تدفق مادة واحد يغذي عدة مواضع، قم بدمج تلك المواضع عند حساب حمل ذلك التدفق. تحقق أيضًا من أصغر مشاركة مخططة للزجاجة والطبقة. لا يؤدي رقم الحد الأقصى للإنتاج إلى إنشاء عملية مستقرة بمعدل تغذية منخفض.

استخدم خيارات منتج Kinggle كنقطة بداية

كينغجلآلة ذات محطة واحدة KGB2L 2Lيسرد خيارات أحادية ومزدوجة وثلاثية الطبقات. الآلة مزدوجة المحطة KGB5D 5Lيسرد نفس خيارات الطبقة على منصة مختلفة. تصف كلتا الصفحتين بشكل منفصل تكوينات الرؤوس المتعددة، مما يعزز سبب حاجة عدد الطبقات وعدد المخارج إلى إدخالات منفصلة في عرض الأسعار.

تعتبر فئات السعة المنشورة مفيدة لتضييق نطاق النظام الأساسي. وهي لا تحل محل مراجعة التكوين الخاصة بالراتنج. اسأل عن التصميمات اللولبية وأنظمة التغذية وخيارات الرأس التي تخدم الوصفة المقترحة. لا تتعامل مع شكل تلدين HDPE الأساسي باعتباره السعة المجمعة لنظام متعدد الطبقات غير محدد.

للحصول على عرض أسعار لآلة التشكيل بالنفخ والبثق المشترك، قم بتسجيل نطاق التدفق المتفق عليه لكل تيار مادة، ومتطلبات التحضير، والترشيح عند الحاجة، وضوابط الوصفة وإجراءات التطهير. حدد العناصر المساعدة التي يتضمنها السعر. قد تظل دائرة المواد التي تعمل في العرض التوضيحي بحاجة إلى معدات خارج حدود الآلة المذكورة.

تحقق من الطبقات الموجودة في الحاوية المقولبة، وليس فقط على شاشة الوصفة

يبدأ التحكم في نسبة الطبقة بتوريد المواد، لكن القبول يعود إلى الحاوية النهائية. لا تظهر الشاشة التي تعرض النسب الصحيحة سمك الطبقة عند الكتف أو الزاوية. الوزن الإجمالي للجزء غير كافٍ أيضًا: فهو يصف الحاوية بأكملها، وليس المكان الذي انتهت إليه كل مادة.

احتفظ بثلاثة سجلات منفصلة: الوصفة الجماعية، وملف تعريف سمك الجدار الإجمالي، وتوزيع الطبقة المقاسة في الجزء. حتى في القسم المثالي، تعني كثافات المواد المختلفة أن الجزء الكتلي لا يكون تلقائيًا جزءًا سمكيًا. يضيف التشكيل والتدفق المحلي سببًا آخر لفحص الحاوية بدلاً من تحويل نسبة الوصفة إلى ضمان الجدار.

بناء خطة عينة على أساس الموقع

حدد مواقع القياس من الرسم الفعلي. قم بتضمين المناطق التي تجعل الهندسة أو الاستخدام فيها قسمًا رفيعًا ذا أهمية، ثم أضف ما يكفي من مواقع الجسم لإظهار نمط التوزيع. تحديد المحطة والمنفذ والوقت ومراجعة الوصفة في كل عينة. بخلاف ذلك، يمكن لعلبة مختلطة من الزجاجات أن تخفي مشكلة خاصة بالموضع.

استخدام طريقة التقسيم والقياس المناسبة للمواد. قد لا يميز الفحص البصري العادي طبقات الراتنج المماثلة. عندما تتحكم طبقة وظيفية رفيعة في الأداء، يتم الاتفاق على كيفية تعريف المختبر لها وكيفية اختبار خصائص الحزمة ذات الصلة. إن صورة الجدار المقطوع وحدها ليست نتيجة حاجز كامل.

تشخيص الأعراض قبل تغيير الوصفة

إذا كان اللون الخارجي يبدو غير متناسق، قم أولاً بمقارنة مجموعة المواد المعتمدة وتركيبة اللون وتوزيع الجلد المقاس. يمكن أن تؤدي زيادة المادة الملونة على الفور إلى إخفاء أحد الأعراض أثناء تغيير ظروف التكلفة والعملية. للحصول على انفصال واضح، قم بمراجعة اقتران المواد ومتطلبات المادة اللاصقة وسجل المعالجة قبل ضبط كل جهاز بثق مرة واحدة.

بالنسبة لمنطقة رقيقة محلية، افحص موضع الباريسون والتوزيع الإجمالي للجدار جنبًا إلى جنب مع قياسات الطبقة. كينغجلدليل البرمجة باريسونيشرح سبب أهمية توقيت الملف الشخصي ومحاذاة الأدوات واستقرار البثق. احفظ خط الأساس وقم بتغيير متغير واحد يتم التحكم فيه في كل مرة حتى تتمكن العينة التالية من شرح التأثير.

مطابقة فحوصات الأداء مع نطاقها.أستم D2463-23يعالج مقاومة تأثير السقوط للحاويات البلاستيكية الحرارية المملوءة بالماء.أستم D2659-16 (2023)يعالج خصائص سحق الأعمدة. ولا يحدد أي من الاختبارين في حد ذاته أداء الحاجز أو التوافق مع المحتويات المقصودة. قم بالموافقة على الطرق المعمول بها وحدود المنتج قبل التجربة.

قارن التكلفة لكل حاوية مقبولة، وليس سعر الراتنج وحده

يمكن أن يدعم انخفاض سعر الراتينج الأساسي استثمارًا متعدد الطبقات، لكن المقارنة المالية تحتاج إلى نفس المنتج المقبول في النهاية. لا تقارن الهياكل إلا بعد استيفاء كل منهما لمواصفات الحاوية. وبخلاف ذلك، فإن الخيار الأرخص ظاهريًا قد يحتوي ببساطة على كمية أقل من المادة اللازمة لاجتياز الاختبار.

إبقاء تكلفة الشراء منفصلة عن التداول الداخلي. لا يزال القطع الذي يتم إرساله عبر المطحنة وإعادته إلى الخط يحتاج إلى المعالجة والطاقة والتحكم. ومع ذلك، فهي ليست عملية شراء أخرى لنفس البوليمر. يمكن أن يؤدي حساب إجمالي كتلة البثق على شكل راتينج تم شراؤه حديثًا في كل تمريرة إلى المبالغة في تقدير تكلفة المواد.

استخدم دفتر الأستاذ الدفعي بحدود واضحة

تسجيل المدخلات المشتراة المستهلكة والمخرجات المقبولة والخردة غير المستردة ومواد التطهير وتغييرات المخزون خلال نفس الفترة. تتبع العوائد الداخلية بشكل منفصل. قم بتحصيل خسائر المواد عندما تغادر تلك الحدود فعليًا، بدلاً من تطبيق نسبة خردة عالمية قد تحتسب القطع المعاد تدويرها مرتين.

يستخدم المثال أدناه وحدات تكلفة افتراضية، وليس أسعار السوق أو عرض أسعار Kinggle. ينتج كلا الخيارين 10000 حاوية مقبولة تزن كل منها 40 جرامًا. افترض عدم وجود تغيير في المخزون. تبلغ تكلفة الراتنج أحادي الطبقة 100 وحدة / كجم. بالنسبة للخيار متعدد الطبقات، يكون مزيج المدخلات الذي تم شراؤه عبارة عن 20% مادة خارجية عند 100، و60% قلب عند 75 و20% مادة داخلية عند 100 وحدة/كجم.

يفترض الحساب أن تكلفة المزيج المذكورة تنطبق على جميع المدخلات المشتراة المستهلكة. إنه يمنح الخيار متعدد الطبقات عن عمد المزيد من الخسائر غير المستردة. ومع ذلك، فإن ميزة تكلفة المواد هي 4450 وحدة للطلب. وهذا المبلغ هو المخصص المتاح لتكاليف التشغيل والملكية الإضافية قبل اختفاء الميزة.

إذا أضاف الخيار متعدد الطبقات 2000 وحدة للطلب، فإن تكلفته المجمعة في هذه المقارنة المحدودة تصبح 38550 وحدة، أو 3.855 لكل حاوية مقبولة. تحتاج عروض الأسعار الحقيقية إلى حدود أكمل: العمالة والمرافق والصيانة وتكلفة ملكية المعدات الإضافية. استبدل كل المدخلات المفترضة بدفتر الأستاذ الخاص بالمصنع.

تحقق من جدول الإنتاج وراء الادخار

يمكن أن تؤدي التغييرات المتكررة في الوصفة أو اللون إلى تحديد خسائر التطهير ووقت الإعداد. قارن أطوال الدفعة وتسلسل الطلب المخطط، وليس فقط التشغيل المستقر. إن توفير المواد الموضح في أمر طويل قد لا يغطي خسائر عدة دفعات قصيرة. قم بتجربة التحولات التي سيقوم المصنع بجدولتها بالفعل.

احتفظ بالحساب حتى عندما تتغير أسعار المواد. يتيح نموذج التكلفة المفيد للمشتري تغيير السعر الأساسي والإنتاج المقبول وحجم الدفعة دون تغيير متطلبات المنتج. وينبغي لها أن تكشف أين يتوقف الاقتراح عن الدفع، بدلاً من إنتاج نسبة ادخار جذابة واحدة.

إثبات التكوين في تجربة الماكينة الخاصة بمادة معينة

ترتيب المحاكمة حول الحاوية والمواد المقصودة. يمكن للراتنج التوضيحي السهل أن يثبت أن الآلة تعمل، لكنه لا يستطيع الإجابة على ما إذا كان النظام المقتبس يحتوي على تركيبة أساسية متطلبة أو طبقة وظيفية رقيقة. حدد البنية التي تم شراؤها وتكوين الرأس والمساعدين والعمليات النهائية في الخطة التجريبية.

قبل تشغيل المواد، وافق على خطة العينة وطرق القياس وحدود المنتج وتعريف المخرجات. تعتمد المدة المطلوبة على ما يجب أن تظهره التجربة. قم بتضمين التثبيت أو تجديد المواد أو إعادة التشغيل ذات الصلة عندما تكون تلك الأحداث جزءًا من سؤال القبول. طول التشغيل التعسفي لا يحل محل اختبار محدد.

1. قم بمطابقة التجربة مع رسم الحاوية المعتمد ومراجعة القالب ودرجات الراتنج الدقيقة. تسجيل حصص المواد وشروط التحضير.
2. تأكد من رسم الخرائط من الطارد إلى الطبقة، والوصفة الجماعية، ومعدات مناولة المواد المضمنة. احفظ إعدادات التحكم الأولية.
3. تحديد الحالة المستقرة المتفق عليها. قم بتسجيل قيم العملية الفعلية والتدخلات وأي تغيير في الوصفة أثناء الاختبار.
4. جمع العينات التي يمكن تتبعها حسب المحطة والمنفذ والوقت. احتفظ بالعينات الفاشلة في سجل الجودة بدلاً من تقديم أفضل الزجاجات فقط.
5. قياس المواقع المحددة وإجراء الاختبارات الوظيفية المتفق عليها. ربط كل نتيجة قبول بعينتها وطريقتها.
6. قم بتسجيل المخرجات المقبولة والخسائر غير المستردة ونتائج التغيير أو إعادة التشغيل ذات الصلة. تجميد التكوين والوصفة التي مرت.

قدرة عملية منفصلة من عينة واحدة جذابة

يمكن أن تمر العينة بينما لا تزال العملية مستمرة. قارن العينات عبر نافذة المراقبة المتفق عليها وبعد الأحداث المضمنة. إذا غيرت دفعة المادة أو إعادة الملء مظهرها أو توزيع الطبقة، فاحتفظ بالأدلة وتحقق من السبب. يمكن للمتوسطات وحدها إخفاء حالات الفشل عند منفذ واحد أو نقطة زمنية واحدة.

بالنسبة للإخراج، استخدم الحاويات المقبولة مقسومة على وقت الإنتاج المتفق عليه. اذكر كيف تدخل عمليات التوقف والرفض والتعليق النهائي في الحساب. إذا كان الهدف يتعلق بالخط الكامل، فيجب تضمين التشذيب والتفتيش في الحدود التي تم اختبارها. يقوم عداد الآلة وصندوق الحاويات المقبولة الجاهزة بقياس نتائج مختلفة.

كينغجلدليل اختبار قبول المصنعيشرح كيفية توصيل نتيجة بالجهاز والمنتج والطريقة والحد. لتحديد متعدد الطبقات، قم بإضافة جدول تدفق المواد وقياسات الطبقة ومراجعة الوصفة إلى هذا السجل. توثيق العناصر المفتوحة والأدلة المطلوبة لإغلاقها.

تعمل التجربة الخاصة بالمواد على تضييق مخاطر الشراء إلى الشروط التي قام الطرفان بفحصها بالفعل. إنه لا يعد بالأداء على كل راتينج أو منتج مستقبلي. يحتاج أي تغيير في نظام المواد أو مواصفات الحاوية إلى مراجعة محددة، بدلاً من افتراض أن نفس عدد الطبقات يضمن نفس النتيجة.
